Sadelfackverk

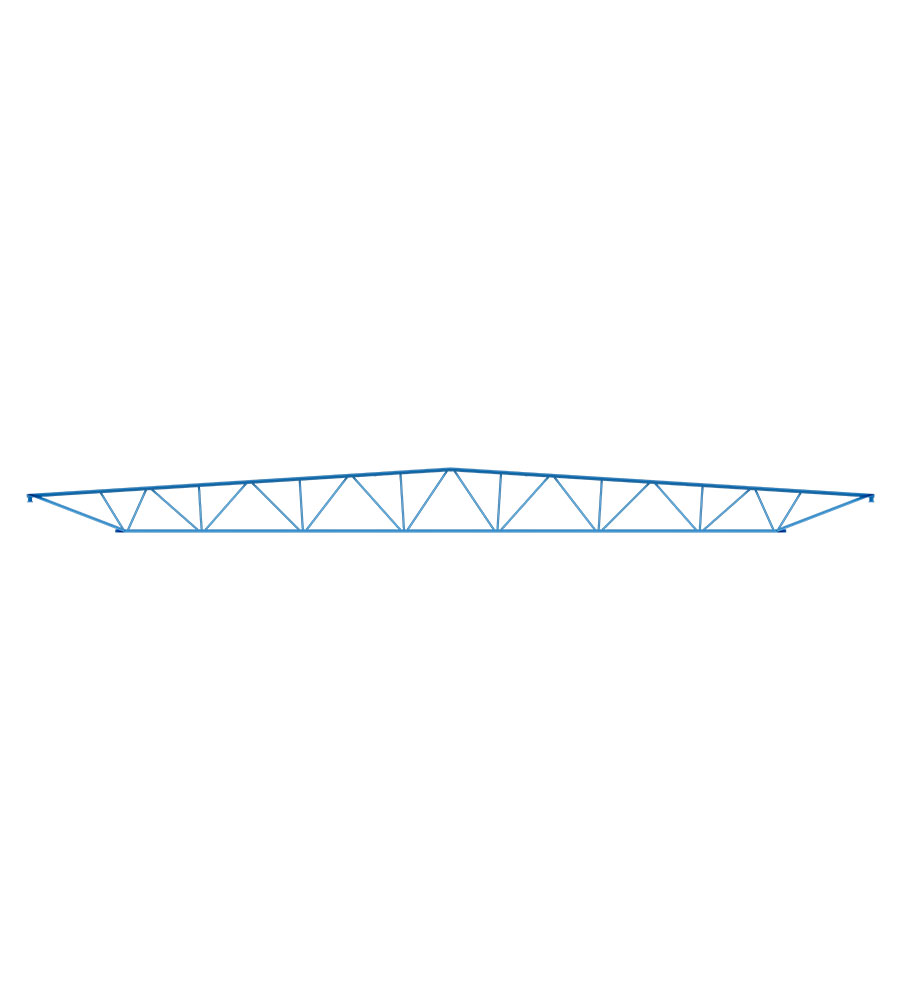

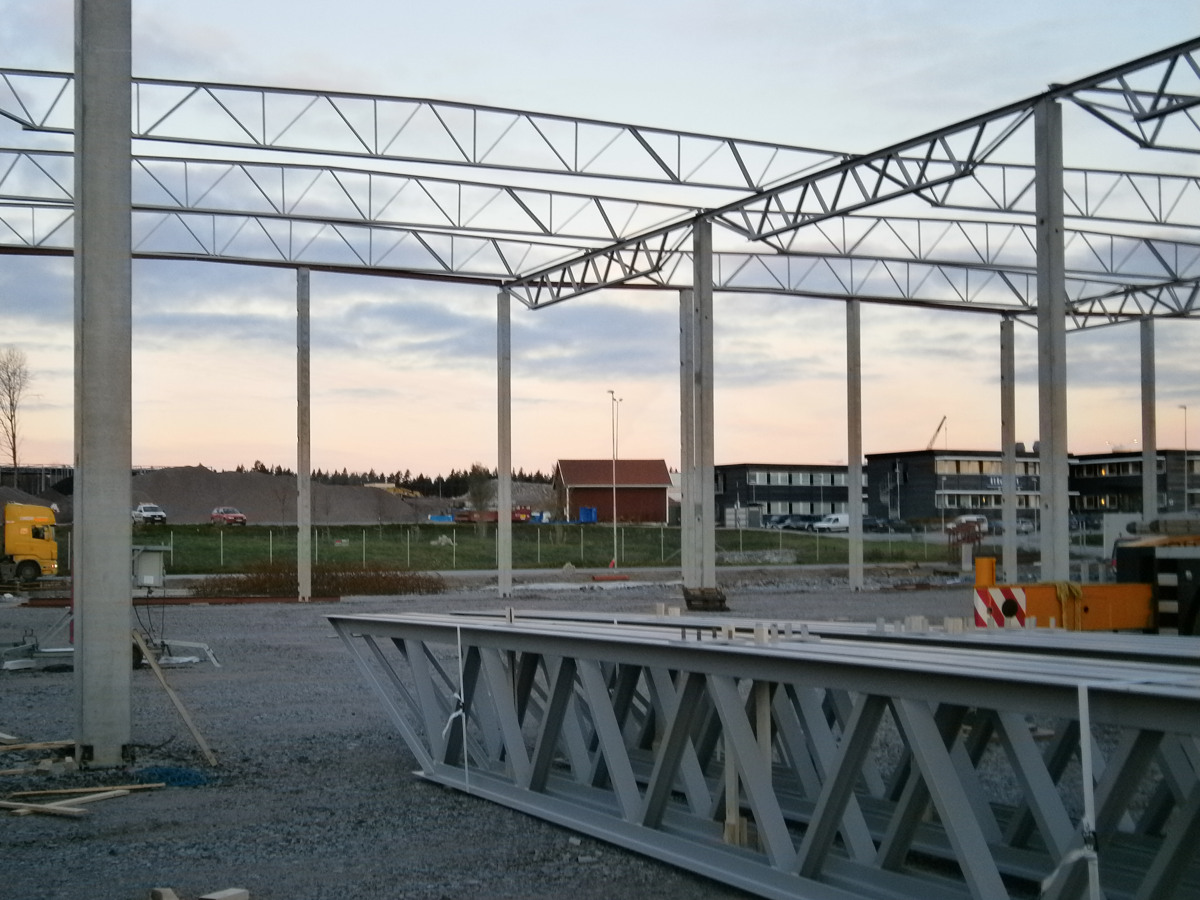

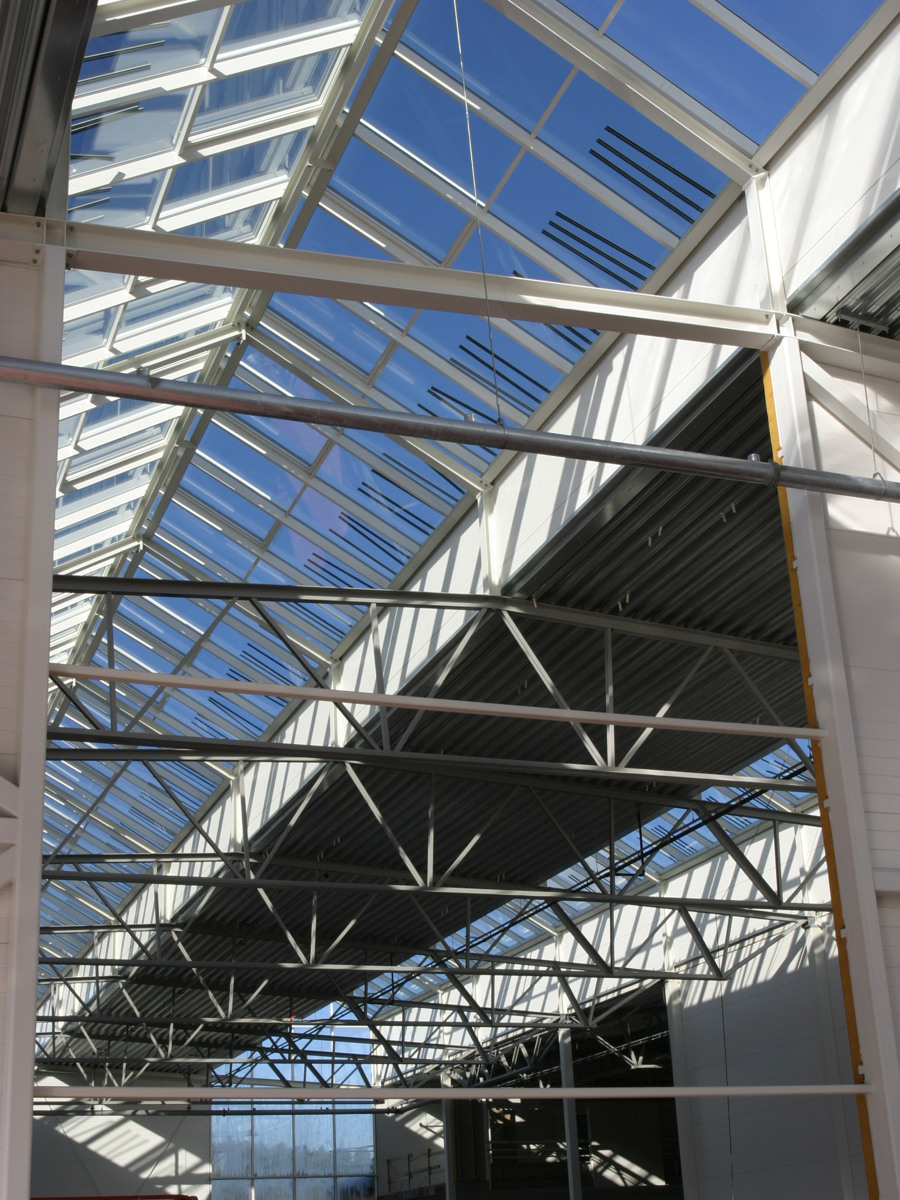

Sadelfackverk används till byggnader med "brutet tak" och de vanligaste i taklutningar är 1:40, 1:16, 1:10 och 1:8. Men vi kan även tillverka sadelfackverk med valfri taklutning. Sadelfackverk med förskjutna nockar tillverkas också.
MAKU fackverksbalkar tillverkas enligt kundens önskemål i varje enskilt fall beträffande spännvidd, höjd, taklutning och diagonal delning. Varje takstol är unik.
Certifiering
MAKU Stål är certifierat enligt EN 1090, vilket innebär att vi uppfyller de strikta krav som ställs på bärande stålkonstruktioner enligt denna standard. Alla våra fackverk är CE-märkta.
Kulörer & Behandling
Förbehandling: Slungrensning efter svetsning. Färdigbehandling: Sprutmålning direkt efter blästring. Beträffande MAKUs standardfärger, se separat sida för ytbehandling.
Kontroll
Tillverkningskontroll sker enligt de regler som beskrivs i annex ZA till de harmoniserade europastandarderna EN 1090-1:2009+A1:2011
och EN 1090-2:2018+A1:2024. Detta garanterar att alla våra fackverk uppfyller de högsta kvalitets- och säkerhetskraven.
Konstruktionsservice
För att kunna välja rätt balk behöver du först göra en behovsanalys och ta fram nödvändiga indata. Med dessa kan du själv använda vårt dimensioneringsverktyg, eller ta hjälp av MAKUs experter för att hitta den bästa lösningen för dig och ditt projekt. Kontakta oss så hjälper vi dig vidare.
Vi hjälper dig att
välja rätt
Att välja rätt fackverksbalk handlar om att förstå de specifika krav som projektet ställer. Vi hjälper dig att välja rätt lösning baserat på faktorer som last, spännvidd och byggstandarder.
- Dimensionering
- Inklädnad
- Förankringsdetaljer
- Ytbehandling
Dimensionering
Dimensionering
Följande indata måste man veta:
-
Teoretisk spännvidd fackverk
-
Belastningsbredd
-
Taklutning
-
Takbeläggning
Vid åstak avstånd mellan takåsar.
-
Snözon
Snözonerna finns i EKS. Snözonen bestäms av geografiskt läge. Dessa varierar från 1.0 till 5.5 i Sverige.
-
Installationer
Extra laster från telfer, solceller, belysning, ventilationsrör, eller dyl.
-
Vindlast
Styrs av byggnadens höjd och geografiska läge.
-
Säkerhetsklass
Samtliga dimensioneringstabeller är upprättade enligt SK3.
Uppslagsdetaljer
Upplagsplåtar
Sektioner
Beteckning
Beteckningsförklaring
| MAKU |
SU16 Lutning 1:16 |
100 Övre ramstång |
- |
90 Undre ramstång |
- |
65 Diagonal U65 |
- |
760 Upplagshöjd |
MAKU SU16 100-90-65-760 |
Nedböjning
Fackverksbalken överhöjs normalt för egenvikt tak + halv reducerad snölast.
Sidostabilitet under montage
Takbalkar med spännvidd större än ca. 15 m måste normalt stabiliseras med provisorisk stagning under montagetiden. Vid bristfällig stagning kan vindlast eller snedställningskrafter av stor vertikallast (exempelvis lättbetongelement) förorsaka ras av hela eller delar av byggnaden. Om tillfällig stagning krävs, beror omfattningen av denna på monteringsordningen och hur den färdiga konstruktionen är stabiliserad. Stagningsföreskrifter anges på MAKUs ritningar.
Åstak
Övre ramstångs sidostabilitet måste alltid beaktas. Ramen antages vara sidostagad av takbeläggningen (takplåt, takåsar etc.) Dimensioneringstabellerna är upprättade för jämnt utbredd last, samt för några olika åsdelningar per spännvidd. Fackverkets knutpunkter måste alltid anpassas till åsdelningen. Annan åsdelning än den som är angiven i tabellen kan naturligtvis förekomma, välj i så fall närmast högre åsdelning för att vara på säkra sidan.
Vindlast
När den uppåtriktade vindlasten är större än takets egenvikt blir den undre ramstången tryckt. Ramens sidostabilitet måste då kontrolleras. I de flesta fall löser man denna stabilitet genom inspänning av balken i takplåten eller takåsarna. Denna kontroll av fästdon utförs av MAKUs konstruktionskontor.
Inklädnad
Exempel på fasad- och takinklädnad för sadelfackverk
MAKU STÅL AB är certifierad enligt EN 1090. Det ger dig som kund ett intyg på att de krav som ställs på bärande stålkonstruktioner i EN 1090 uppfylls. Alla fackverk CE-märks.
Isolerad byggnad med papptak och plåtfasad.
Isolerad byggnad med papptak och plåtelement.
Isolerad byggnad med sandwichelement.
Isolerad byggnad med plåttak och plåtfasad.
Oisolerad byggnad.
Förankringsdetaljer
Förankringsdetaljer
Läs mer om förankringsdetaljer som infästningar, träåsar och vindpelare. Komponenter som är avgörande för att säkerställa att fackverkskonstruktioner får rätt stabilitet och hållfasthet.
Infästning av högprofilplåten mot i takstol görs med självgängande skruv eller skjutspik. Placering görs i sicksack längs takstolen för att öka stabiliteten.
Kallformade profiler monteras med sjävgängande skruv i åsfäste.
Träåsar monteras i åsfäste med genomgående M12 skruv.
Vindpelare som förankras i sida på fackverken ska ha en rörlig infästning. Infästningsdetaljen i fackverken har avlånga hål.
Ytbehandling
Ytbehandling
Makus stålkonstruktioner rostskyddsmålas direkt efter slungrensningen och färdigmålas till valfri miljöklass. Färgkarta med Makus standardkulörer skickas på begäran. Följande kulörer finns. Observera att det inte går att återge exakta färger på skärm.
Mörkröd
NCS 5040-Y80R
Ljusblå
NCS S 3030-B10G
Blå
NCS S 4550-B
Orange
NCS S 3060-Y80R
Vit
NCS S 0502-Y
Grå
NCS S 3500
Rostskyddssystem
Även andra rostskyddssystem kan erhållas efter överenskommelse.
|
Korrosivitetsklass Miljöns korrosivitet |
C1 Mycket låg |
C2 Låg |
C3 Måttlig |
| Exempel på typiska miljöer - Utomhus | - | Atmosfärer med låga halter luftföroreningar. Lantliga områden. | Atmosfärer med viss mängd salt eller måttliga mängder luftföroreningar. Stadsområden och lätt industrialiserade områden. Områden med visst inflytande från kusten. |
| Inomhus | Uppvärmda utrymmen med torr luft och obetydliga mängder föroreningar, t.ex. kontor, affär, skolor, hotell. | Icke uppvärmda utrymmen med växlande temperatur och fuktighet. Låg frekvens av luftkondensation och låg halt luftföroreningar, t.ex. sporthallar, lagerlokaler. | Utrymmen med måttlig fuktighet och viss mängd luftföroreningar från produktionsprocesser, t.ex. bryggerier, mejerier, tvätterier. |
| Rostskyddssystem | - | C2.01 / C2.02 | C3.02 |
| Färgtyp | Alkyd | Alkyd | Alkyd |
| Total färgskikt | 40 mym | 80 mym / 120 mym | 160 mym |
